Driving Gear
OSS(One Side Support) Type
BSS(Both Side Support) Type
KORAIL
(SINGLE TYPE)
KORAIL (DOUBLE TYPE)
TURKEY MARMARAY
BRAZIL SAOPAULO
MANILA
ALMATY
신분당선

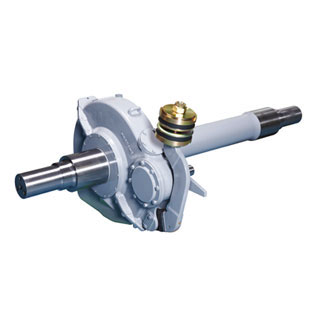

OSS(One Side Support) Type
제품소개
드라이빙기어 유닛은 평행 카르단식 구조로 되어 있으며, 견인 전동기와 연결된 기어 커플링에 의하여 동력을 전달 받고, 1단 감속 기어에서 속도를 감속하여 차륜으로 동력을 전달 시키는 장치이다.
OSS(One Side Support) Type은 Axle과 Wheel Gear가 편측으로 복열 테이퍼 롤러 베어링이 조립되어 별도의 베어링 유격 조정이 필요 없으며, 베어링 마모 한도가 높음.
각 회전부에는 비접촉과 비마모식의 라비린스(Labyrinth)구조로 정비성과 안전성이 용이함.
Breather가 부착된 구조로 오일의 역류 방지와 오일의 온도 상승 시 발생하는 유증기를 원활히 배출함(KORAIL에만 부착됨).
외관 구조가 간단하고 견고함.
윤활유 교환 시 배출 및 급유가 간단함.
System Feature
Max. Operating Speed : 100 ~ 110 km/h
Max. Design Speed : 110 ~ 120 km/h
Type of Gear : Helical Gear
Gear Ratio : 99/14 = 7.07
(Wheel Gear: 99, Pinion Gear :14)
Gear Module : 6
Gear Pressure Angle : 26˚
Gear Helical Angle : 23˚
Weight : 370 kg (Without Axle)
Application
KORAIL, SMSC #2 Line, GWANGJU #1 Line INCHEON #1 Line , DAEGU #2 Line (Domestic)
ALMATA EMU, MANILA EMU(Oversea)
