Driving Gear
OSS(One Side Support) Type
BSS(Both Side Support) Type
KORAIL
(SINGLE TYPE)
KORAIL (DOUBLE TYPE)
TURKEY MARMARAY
BRAZIL SAOPAULO
MANILA
ALMATY
신분당선

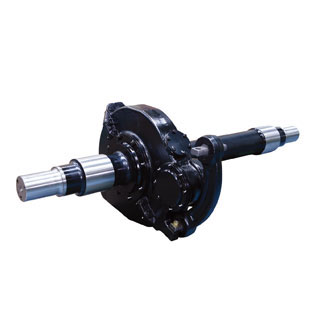

BSS(Both Side Support) Type
제품소개
드라이빙기어 유닛은 평행 카르단식 구조로 되어 있으며, 견인 전동기와 연결된 기어 커플링에 의하여 동력을 전달 받고, 1단 감속 기어에서 속도를 감속하여 차륜으로 동력을 전달 시키는 장치이다.
BSS(Both Side Support) Type은 Axle과 Wheel Gear에 양측으로 테이퍼 롤러 베어링이 조립되어 구조적으로 안전성이 높음.
차축 베어링이 양측 지지 구조 방식(BSS)으로 편측 지지 구조 방식(OSS)보다 소음 절감 효과가 높음.
기어 커플링의 Pinion Gear의 회전부는 비접촉과 비마모식의 라비린스(Labyrinth)구조로 정비성과 안전성이 용이함.
외관 구조가 간단하고 견고함.
윤활유 교환 시 배출 및 급유가 간단함.
System Feature
Max. Operating Speed : 80km/h
Max. Design Speed : 100km/h
Type of Gear : Helical Gear
Gear Ratio : 99/14 = 7.07
(Wheel Gear: 99, Pinion Gear :14)
Gear Module : 6
Gear Pressure Angle : 26˚
Gear Helical Angle : 23˚
Weight : 330 kg (Without Axle)
Application
PUTA #1 Line (Domestic)
TURKEY MARMARAY EMU(Oversea)
